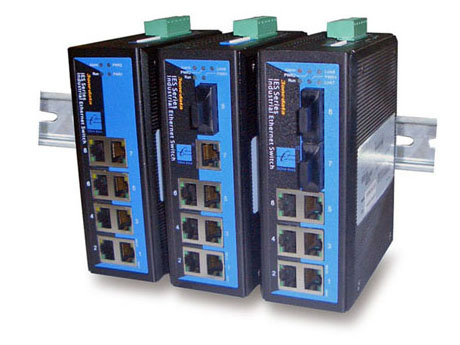

IES308系列是一款聪明型即插即用的非网管型工业以太网交换机，能为您的以太网连接提供经济的解决方案。工业四级EMC防护等级及高强度IP30外壳设计，确保设备能够在恶劣的现场环境中可靠工作。
IES308：8电口
IES308-1×： 7电口和1光口
IES308-2×： 6电口和2光口
注：“×”为S时表示单模，“×”为M时表示多模
特点
◎IEEE802.3/802.3u/802.3x/802.3d，存储转换交换方式
◎10/100M，全双工/半双工，MDI/MDI-X自适应
◎支持广播风暴抑制功能
◎端口掉线/电源故障告警信息继电器输出
◎冗余24VDC（12V～36VDC）电源输入
◎-25℃～70℃工作温度范围
双电源输入，继电器输出告警
IES308系列提供双电源备份、1路继电器告警输出。冗余的双DC电源输入（12V～36VDC）给您的设备能够无间断的工作，额外保护工业自动化系统 的正常运转。1路设备告警输出信号支持电源、端口链路告警。当出现电源故障或端口链路中断时，继电器会作出输出报警，以通知或警告现场的工程师，以便快速 响应，采用适当紧急的维护。
尺寸与外观（单位：mm）
规格
|
接口
|
RJ45口：10Base-T/100Base-TX自适应，全双工/半双工自适应或强制工作模式，支持MDI/MDI-X连接，1000V电磁隔离保护
光口：100Base-FX，SC/ST接口连接，支持单模（20/40/60/80Km可选）、多模(2/5Km可选)光纤，波长为1310nm
告警输出接口：1路继电器告警信息输出
LED指示灯：支持电源、链路连接状态、系统故障告警、10M/100M速率指示
|
|
系统参数
|
标准：IEEE802.3、IEEE802.3x、IEEE802.3u 转发速度：148810pps
最大过滤速度：148810pps
传输方式：存储转发
系统交换带宽：4.8G
支持8K MAC地址表
|
|
继电器
|
最大耐压为DC30V，最大输入功率为24VA
|
|
电源
|
24V直流输入（12VDC~36VDC）
内置过流保护
支持双电源备份
|
|
机械特性
|
尺寸（高×宽×深）：136mm×52mm×105mm
包装：IP30防护等级，金属外壳
安装：壁挂式或DIN卡轨式安装
重量：800g
|
|
工作环境
|
工作温度：-25℃~70℃
存储温度：-45℃~85℃
湿 度：10%~95%（无凝露）
|
定货信息
|
型号
|
描述
|
|
IES308
|
非网管型工业以太网交换机，8口10/100Base-Tx
|
|
IES308-1×-××
|
非网管型工业以太网交换机，7口10/100Base-Tx，1口100 Base-Fx
|
|
IES308-2×-××
|
非网管型工业以太网交换机，6口10/100Base-Tx，2口100 Base-Fx
|
注：“×”为S时表示单模，“×”为M时表示多模；
“××”表示光纤接口形式，为SC时表示SC接口形式，为ST时表示ST接口形式 |
