NP312 是一款能让串口设备立即具备联网能力的串口联网服务器，可以把分散的串行设备、主机等通过网络集中管理，简易、方便。应用中可通过Serial程序组对其 进行设置、软件升级，支持TCP、UDP、ARP、ICMP和DHCP协议，支持Windows Native COM和网络中断自动恢复连接功能。
另外，功能强大的基于Windows平台的管理配置工具，它能够一步一步引导用户对设备进行管理配置，所有设置可通过网络或串口实现，支持过网关、跨路由 通信，方便用户设置IP地址、Server和Client模式、数据包大小等等。通过简单的设置就可以实现串行设备立即联网。
其外型设计支持DIN-Rail导轨安装和面板式安装，方便于工程使用。
特点
◎ 采用16位精简指令51处理器设计
◎ 支持RS-232/RS-485/RS-422三种串口形式
◎ 支持10/100M以太网接口形式
◎ 支持300bps-115.2Kbps线速无阻塞通信
◎ 支持TCP、UDP、ARP、ICMP、HTTP、TELNET、PPPoE和DHCP协议
◎ 支持过网关，跨路由通信
◎ 支持标准TCP/IP SOCKET应用程序访问
◎ 支持虚拟串口驱动访问模式和网络中断自动恢复连接功能
◎ 提供易于使用、可用于批量安装的Windows配置工具
◎ 支持网络和串口等多种配置形式
◎ 支持DIN-Rail导轨安装和面板式安装方式

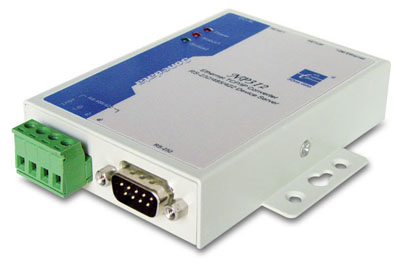

尺寸与外观
|
|
串口指标
|
|
|
|
串口标准
|
符合EIA RS-232,RS-485,RS-422标准
|
|
RS-232信号
|
TX,RX,RTS,CTS,DTR,DSR,GND
|
|
RS-485信号
|
D+,D-,GND
|
|
RS-422信号
|
R+,R-,T+,T-,GND
|
|
工作方式
|
异步工作,点对点或多点,2线半双工,4线全双工
|
|
方向控制
|
采用数据流向自动控制技术,自动判别和控制数据传输方向
|
|
流量控制
|
支持 RTS/CTS 流控或无流控
|
|
波特率
|
150-115200 bps
|
|
比特位
|
7bit,8bit
|
|
校验
|
无校验,奇校验,偶校验,Mark校验,Space校验
|
|
负载能力
|
RS-485/422端支持32点轮询环境(可定制128点)
|
|
传输距离
|
RS-485/422端1200米,RS-232口15米
|
|
接口保护
|
1500W浪涌保护、15KV静电保护
|
|
接口形式
|
RS-232端DB9公头,RS-485/422端4位端子
|
|
|
|
以太网口指标
|
|
|
|
|
标准
|
符合10Base-T/100Base-T标准
|
|
协议
|
支持TCP,UDP,APR,ICMP和DHCP协议
|
|
信号
|
Rx+,Rx-,Tx+,Tx-
|
|
工作模式
|
支持Server和Client模式
|
|
速率
|
10/100Mbps,全双工或半双工
|
|
缓存
|
收发各512字节
|
|
传输距离
|
100米
|
|
电磁隔离
|
1500V
|
|
接口形式
|
RJ45座
|
|
|
|
环境指标
|
|
|
|
|
工作温度
|
-20℃到60℃
|
|
存储温度
|
-25℃到85℃
|
|
湿度
|
相对湿度 5%到95%
|
|
|
|
电源指标
|
|
|
|
|
|
|
外观指标
|
|
|
|
|
长×宽×高
|
100mm×69mm×22mm
|
|
外壳
|
铁壳
|
|
颜色
|
电脑白
|
|
重量
|
230g
|
|
|
|
定货信息
|
型号
|
描述
|
|
NP301B
|
RS232/485/422串口服务器
|
|
NP312
|
RS232/485/422串口服务器(10/100M)
|
|
NP304
|
四口串口设备联网服务器
|
|
NP308
|
八口串口设备联网服务器
|
|
NP316
|
十六口串口设备联网服务器
|
|
NP302
|
二口串口设备联网服务器
|
|
GW21X
|
RS-232/RS-485/RS-422串口服务器
|
|
|
|
