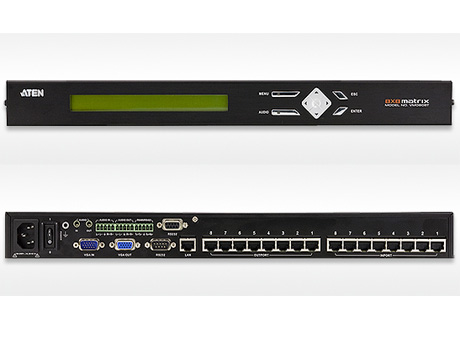

8x8 Cat 5 矩阵式影音切换器

VM0808T 8进8出Cat 5 矩阵式影音切换器是一款通过 Cat 5传输影音+串口信号的多功能解决方案，其与ATEN影音信号延长器VE500搭配使用，可轻松将8组影音信号来源传送到8组显示设备，传输距离最远可达300米。

通过VM0808T的8个Cat 5影音输入端口，其可将8组影音信号来源，经由8台发送器(VE500T)与8台接收器(VE500R / VE500RQ)，同时连接至8组屏幕、显示器或投影机等显示设备。除了8个Cat 5连接端，VM0808T同时内建本地的影像及音频输入/输出连接端口，因此一台额外的信号来源设备与屏幕可与VM0808T架设于同一机柜，VM0808T本身即可担任信号传输及接收的角色。

兼容的ATEN Cat 5影音信号接收器:
VE500T Over Cat 5发送器
VE500R Over Cat 5接收器
VE500RQ Over Cat 5接收器(具备校正信号偏移功能)

产品特性

	与ATEN影音信号延长器VE500搭配使用，可将8组影音信号来源传送到8组显示设备
	长距离信号范围–支持发送器(VE500T)与接收器(VE500R/VE500RQ)间的距离最远达300 米
	轻松切换于多个信号来源与多个显示设备间
	本地操作: •前端LCD显示面板与按键 •串口控制端
	远程操作: •网络浏览器的使用者图形接口 •远程登入指令
	支持额外的本地输出与显示 – 提供一组本机端的影音输入/输出连接端口
	高视频分辨率–最高可达1920 x 1200@60Hz; DDC2B
	支持立体声与平衡式音源(balanced audio)
	自动与可调整的视频和音频质量
	可独立切换视频与音频来源 – 可任意连接任何的音频来源至任一输出端口，让输出信号更具弹性
	支持固件更新
	机架式设计

产品连线示意图

产品规格

输入端连接数	直接			1 (本地)
	多数			9 (1 x本地输入; 8 x VE500T发送器)
显示端连接数	直接			1 (本地)
	多数			9 (1 x本地显示; 8 x VE500R/RQ接收器)
连接端口	本地	音频输入	Balanced	1 x 5孔端子台
			Stereo	1 x Mini Stereo Jack 母头（绿）
		视频输入		1 x HDB-15 公头 (蓝）
		音频输出	Balanced	1 x 5孔端子台
			Stereo	1 x Mini Stereo Jack 母头（绿）
		视频输出		1 x HDB-15 母头 (蓝）
	端对端	A/V In		8 x RJ-45 母头
		A/V Out		8 x RJ-45 母头
	以太网络			1 x RJ-45 母头
	串行端口	RS-232		1 x DB-9 母头 (黑); 1 x DB-9 公头 (黑)
		RS-485 / RS-422		1 x 5孔端子台
	电源			1 x 3叉AC插座
切换按键	上/下/左/右			4 x 按键
	选单			1 x 按键
	音频			1 x 按键
	Esc			1 x 按键
	Enter			1 x 按键
	电源			1 x Rocker
显示器				1 x 显示面板 (绿)
LED指示灯	选单			1 (蓝)
	音频			1 (蓝)
	上/下/左/右			4 (蓝)
耗电量				110V / 16W; 220V / 17W
作业环境	操作温度			0-50°C
	储存温度			-20-60°C
	湿度			0-80% RH, 无凝结
型体特性	外壳			金属
	重量			3.50 kg
	尺寸 (长×宽×高)			43.20 x 25.30 x 4.40 cm
