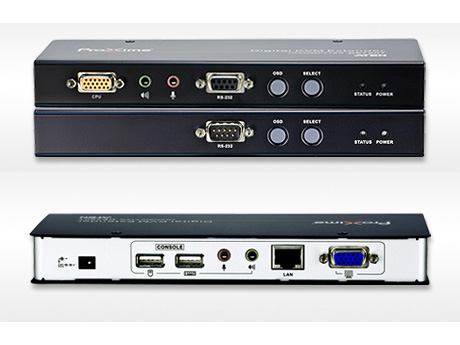

CE790是一款具备自动判别连接线(Auto-MDIX)与RS-232串口功能的IP-Based KVM信号延长器，其可支持一组远程的USB控制端(USB键盘、显示器及USB鼠标)通过Intranet企业内部网络存取电脑系统。

CE790 所具备的进阶功能包括: 1)信号传送装置(Transmitter)与接收装置(Receiver)均支持OSD屏幕选单，可简化设定与操作; 2) 使用价格实惠的Cat 5e连接线，在标准TCP/IP LAN局域网络内进行单点对单点、单点对多点、以及多点对多点的管理，不需额外加装KVM多电脑切换器; 3) Transmitter与Receiver装置均加装RS-232串行端口–连接串口终端设备以进行组态设定，或连接如触控式显示器与条形码扫瞄器的串口设备。

产品特性

	通过Intranet企业内部网络，从远程访问KVM连接架构内的电脑
	双控制端操作 - 通过Transmitter装置与Receiver装置的USB控制端管理电脑
	Transmitter装置与Receiver装置均支持OSD屏幕选单
	无需安装软件 - Transmitter装置与Receiver装置均内建HTTP服务器
	内建ASIC芯片，提供更高的可靠性与兼容性
	USB键盘及USB鼠标连接端口
	RS-232串行端口 - 连接串口终端设备以进行组态设定，或连接如触控式显示器与条形码扫瞄器的串口设备
	支持音频
	USB电流过载侦测与预防
	高视频分辨率 - 高达1920 x 1080
	支持宽屏模式
	超高视频质量模式
	支持热插拔
	可安装于机架
	支持固件更新
	Auto-MDIX - 自动判别连接线类别

产品连线示意图

产品规格

功能			CE790T	CE790R
界面	控制端	键盘	1 x USB Type A 母头 (白)
		显示器	1 x HDB-15 母头 (蓝)
		鼠标	1 x USB Type A 母头 (白)
		喇叭	1 x Mini Stereo Jack 母头 (绿)
		扬声器	1 x Mini Stereo Jack 母头 (粉红)
		RS-232	1 x DB-9 母头 (黑)	1 x DB-9 公头 (黑)
	电脑端	键盘/显示器/鼠标	1 x SPHD-15 母头 (黃)	N/A
		扬声器	1 x Mini Stereo Jack (绿)
		麦克风	1 x Mini Stereo Jack (粉红)
	电源		1 x DC Jack (黑)
	LAN		1 x RJ-45 母头 (黑)
按钮	OSD		1 x 按钮
	选择		1 x 按钮
LED 指示灯	状态		1 (绿/橘)
	电源		1 (绿/紅)
仿真功能	键盘/鼠标		USB
耗电量			DC5.3V/6.62W	DC5.3V/6.36W
视频分辨率			高达 1920 x 1080
作业环境	操作温度		0 - 50°C
	储存温度		-20 - 60°C
	湿度		0-80% RH, 无凝结
机体属性	外壳		金属
	重量		0.50 kg	0.48 kg
	尺寸(长×宽×高)		20.00 x 8.00 x 2.50 cm
