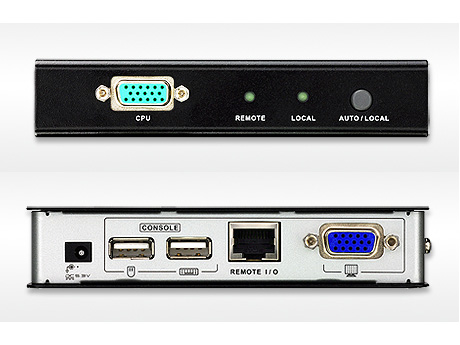

USB KVM信号延长器

CE700A是一款支持优越视频质量及内建静电保护与突波保护功能的USB接口KVM信号延长器。该产品可让使用者从一组距离最远达150m的远程USB控制端(USB键盘、显示器及USB鼠标)存取电脑系统。
CE700A 具备的进阶功能包括: 1) 整合8KV/15KV静电保护及2KV突波保护; 2) 提供优越视频质量 -分辨率高达1920 x 1200; 3) 采用价格实惠的Cat 5e连接线，取代较笨重且较昂贵的一般标准线材，提供更整洁，方便且可靠的数据传输连结; 4) 可侦测系统线长距离并自动调整补强信号强度; 5) 内建ASIC确保可靠度及最佳兼容性。

产品特性

	通过Cat 5e线材连接远程与本地装置，最远达150m
	支持双控制端操作 - 可从本地及远程的USB键盘，显示器及鼠标管理系统
	内建ASIC芯片，提供更高可靠性与兼容性
	自动信号补偿技术 (Auto Signal Compensation, ASC)
	USB 键盘及USB鼠标连接端口
	USB电流过载侦测与保护功能
	提供面板按钮选择功能(仅限本地装置)–可通过按钮切换选择本地及自动操作模式
	内建8KV/15KV静电保护 (接触电压8KV；空气电压15KV)及2KV突波保护
	自动信号增益控制功能- 可依距离远近自动补强信号传输强度
	高视频分辨率 - 传输距离30m时，分辨率可达1920 × 1200@60Hz；100m时分辨率达1600 × 1200@60Hz；150m时分辨率达1280× 1024@60Hz
	支持VGA、SVGA、SXGA、UXGA、WUXGA及Multisync显示器–本地显示器支持DDC﹐DDC2及DDC2B
	可安装于机架上
	安装简易 - 无需加装其它软件，只要将线材连接至装置上即可完成

产品连线示意图

产品规格

功能			CE700AL	CE700AR
界面	控制端	键盘	1 x USB Type A 母头 (白)
		显示器	1 x HDB-15 母头 (蓝)
		鼠标	1 x USB Type A 母头 (白)
	电脑端	键盘/ 显示器/ 鼠标	1 x SPHD-17 母头(绿)	N/A
	端对端(连线)		1 x RJ-45 母头 (黑)
	电源		1 x DC 电源插座 (黑)
按钮	操作模式选择		1 x 按钮	N/A
LED指示灯	本地		1 (绿)	N/A
	远程		1 (绿)	1 (绿)
	连线		N/A	1 (绿)
模拟方式	键盘/鼠标		USB
耗电量			DC5.3V/2.31W	DC5.3V/2.84W
视频分辨率			1920 x 1200 @ 60Hz (30m) 1600 x 1200 @ 60Hz (100m) 1280 x 1024 @ 60Hz (150m)
作业环境	操作温度		0 - 50°C
	储存温度		-20 - 60°C
	湿度		0 - 80% RH, 无凝结
机体属性	外壳		金属
	重量		0.32 kg	0.31 kg
	尺寸 ( 长 x 宽 x 高 )		12.50 x 8.15 x 2.50 cm
